Dörrhållarmagneter & elmagnetlås
DH serien - Maximal flexibilitet
ROBUST dörrhållarmagneter uppfyller kraven för de flesta typer av brandavskiljande dörrar som används inom sjukhus, äldreboenden och industriella anläggningar.

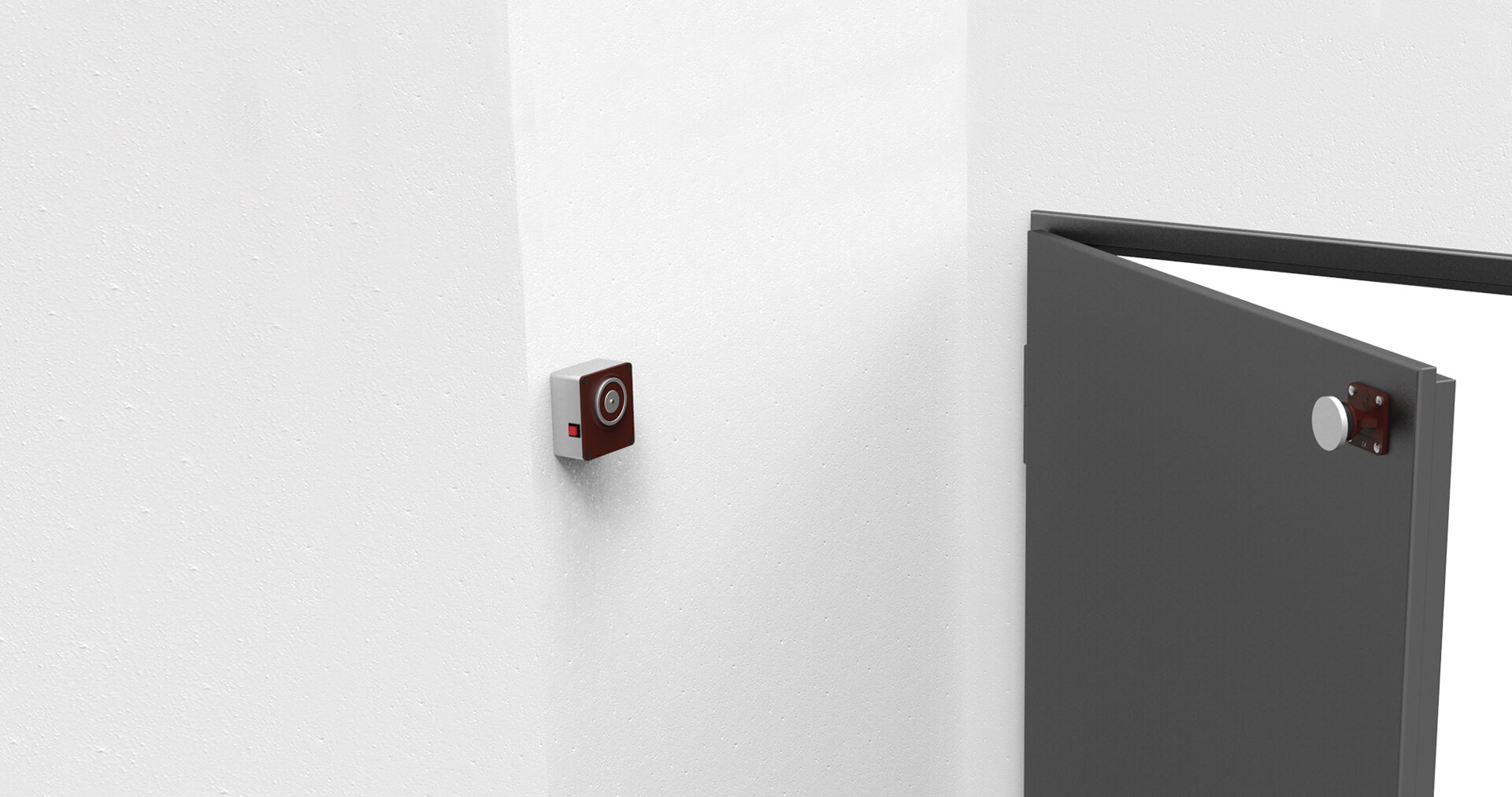

Dörrhållarmagneter används för att hålla branddörrar öppna under normala förhållanden, men stänger automatiskt när spänningen försvinner vid brandlarm.
DH-serien är utrustade med ett fjäderbelastat stift som förhindrar remanens och säkrar snabb dörrstängning och även utrustade med friställningsknapp
Samtliga dörrhållarmagneter är bedömda hos byggvarubedömningen.
DHUXS - Helt infällt montage
Dörrhållarmagnet med friställningsknapp. För infällt montage t.ex. apparatdosa i vägg. Hållkraft ca. 60 kg, djup 42,9 mm.
Finns i vit eller svart.
- Hållkraft: ca. 60 kg
- Driftspänning: Omställbar 12 eller 24V DC.
- Inklusive: Ledbart ankare (ingår)
Infällt montage

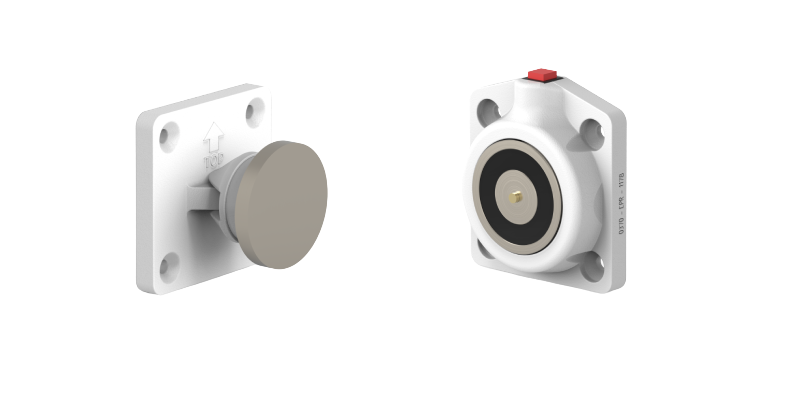

DHUS
Dörrhållarmagnet med friställningsknapp.
För infällt montage t.ex. apparatdosa i vägg.
Hållkraft ca. 60 kg, djup 26 mm.
Ledbart ankare ingår.
Omställbar 12 eller 24V DC.
Finns i vit eller svart.
Utanpåliggande 80 x 80 x 46 mm
DHUM
Dörrhållarmagnet med friställningsknapp.
Hållkraft ca. 60 kg, djup 46 mm.
Ledbart ankare ingår.
Omställbar 12 eller 24V DC.
Finns i vit eller svart.
Utanpåliggande 80 x 80 x 66 mm
DHUL
Dörrhållarmagnet med friställningsknapp.
Hållkraft ca. 60 kg, djup 66 mm.
Ledbart ankare ingår.
Omställbar 12 eller 24V DC.
Finns i vit eller svart.
130 x 120 x 80 mm

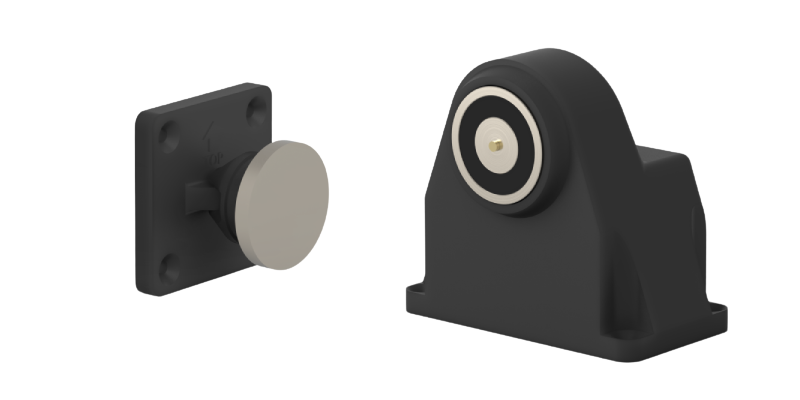

DHFM
Dörrhållarmagnet med friställningsknapp.
Hållkraft ca. 60 kg, djup 66 mm.
Ledbart ankare ingår.
Omställbar 12 eller 24V DC.
Finns i vit eller svart.
60 x 60 x 25 mm

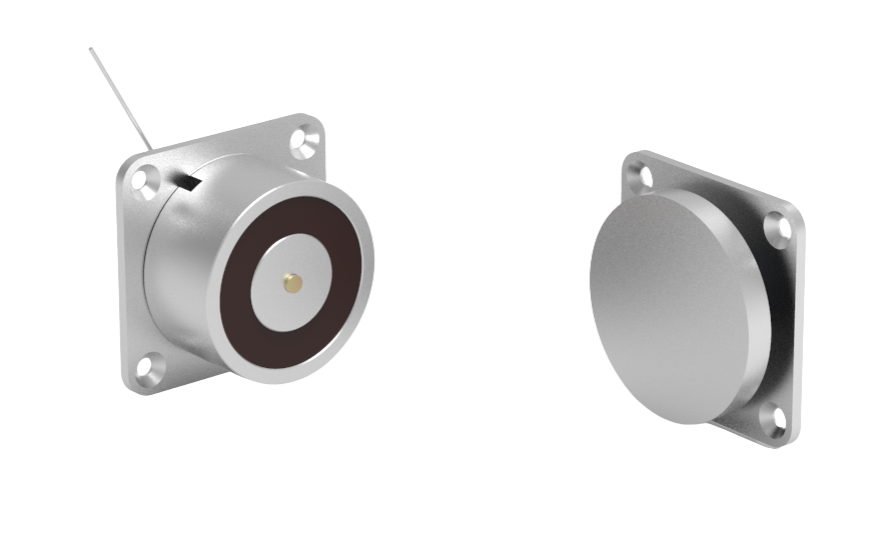

DHIMF
Dörrhållarmagnet i rostfritt stål,
hållkraft ca. 60 kg.
Ankare ingår. 24V DC.
Tillbehör

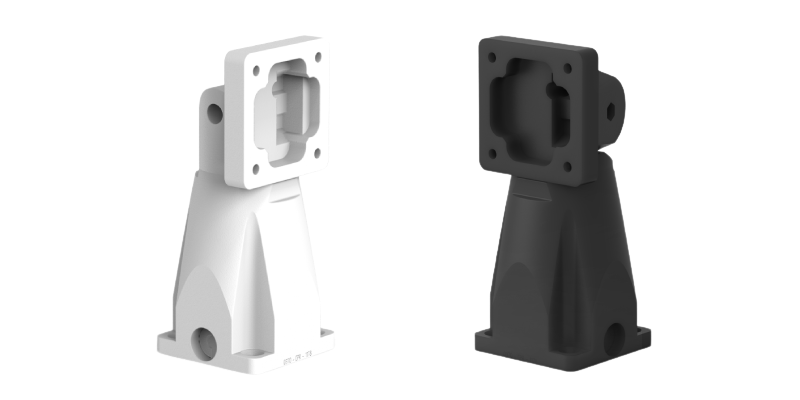

DHF1 - KONSOL
Distanskonsol till DH dörrhållarmagneter.
För golv- vägg- eller takmontage. Höjd 190 mm.
Passar till DHUS, DHUM & DHUL.
Finns i vit eller svart.
| Art.nr | Hållkraft | Spänning | Färg | Mått |
|---|---|---|---|---|
| DHUXS-W | 60 kg | 12/24 V DC | Vit | 80x80x8 mm |
| DHUXS-K | 60 kg | 12/24 V DC | Svart | 80x80x8 mm |
| DHUS-W | 60 kg | 12/24 V DC | Vit | 89x80x26 mm |
| DHUS-K | 60 kg | 12/24 V DC | Svart | 89x80x26 mm |
| DHUM-W | 60 kg | 12/24 V DC | Vit | 80x80x46 mm |
| DHUM-K | 60 kg | 12/24 V DC | Svart | 80x80x46 mm |
| DHUL-W | 60 kg | 12/24 V DC | Vit | 80x80x66 mm |
| DHUL-K | 60 kg | 12/24 V DC | Svart | 80x80x66 mm |
| DHFM-W | 60 kg | 12/24 V DC | Vit | 120x120x80 mm |
| DHFM-K | 60 kg | 12/24 V DC | Svart | 120x120x80 mm |
| DHIMF | 60 kg | 24 V DC | Rostfritt | 60x60x28 mm |
Samtliga elmagnetlås är bedömda hos byggvarubedömningen.

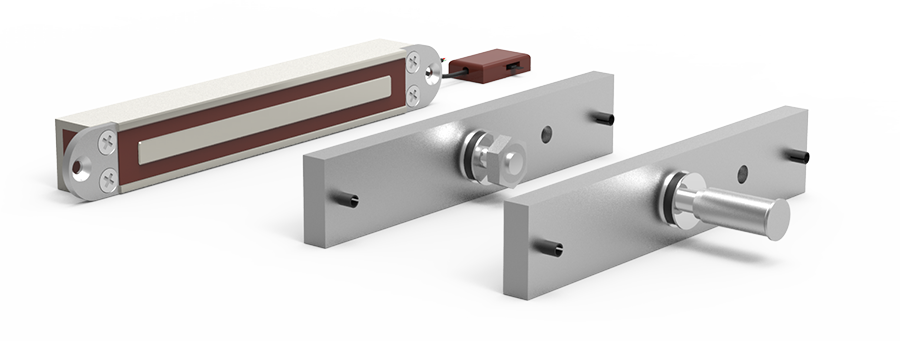

ME 210 - Infällt montage
Elmagnetlås för infällt montage med en hållkraft på ca. 280 kg. Slim-line, inklusive ankare.
Hållkraft: ca. 280 kg
Mikrobrytare: ja
Lysdiod: nej
Montage: Infällt
Driftspänning: 12/ 24 V DC (500 mA/ 250 mA)
130 x 120 x 80 mm

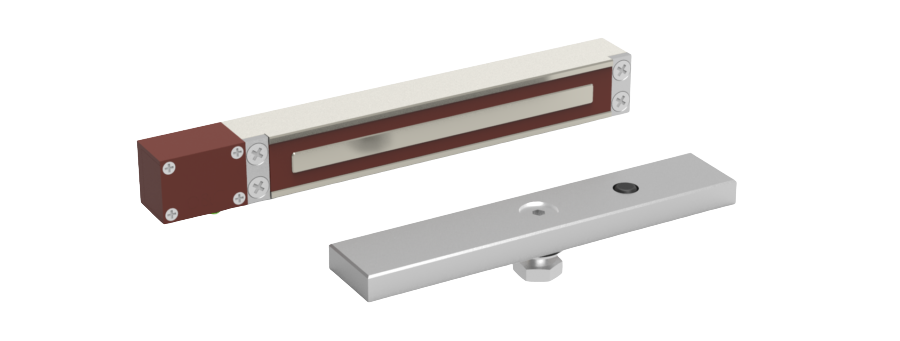

ME 400 & ME 420
Elmagnetlås för utanpåliggande montage med en hållkraft på ca. 280 kg.
Inbyggd mikrobrytare & lysdiod på ME 420.
Slim-line, inklusive ankare & L-konsol.
Distanskonsol till DH-SERIEN
ME 510
Elmagnetlås för utomhusbruk med en hållkraft på ca. 250 kg. Inbyggd mikrobrytare.
Uppfyller skyddsklass IP65. Slim-line, inklusive ankare.
130 x 120 x 80 mm
MEL1
Justerbar L-konsol för utåtgående dörr.
Elmagnetlås: ME 400, 420, 500 & 510
För: Utåtgående dörr
Art.nr: MEL1
Ersätter MBE 806
Z konsol
MEZ1
Justerbar Z-konsolsats för inåtgående dörr.
Passar: ME 400, 420, 500 & 510
För: Inåtgående dörr
Art.nr: MEZ1
Ersätter MBA 801/802
| Art.nr | Hållkraft | Driftspänning | Mikrobrytare | Lysdiod |
|---|---|---|---|---|
| ME 210 | 280 kg | 12/24 V DC | Ja | Nej |
| ME 400 | 280 kg | 12/24 V DC | Nej | Nej |
| ME 420 | 280 kg | 12/24 V DC | Ja | Ja |
| ME 510 | 280 kg | 12/24 V DC | Ja | Nej |
Liten elmagnet

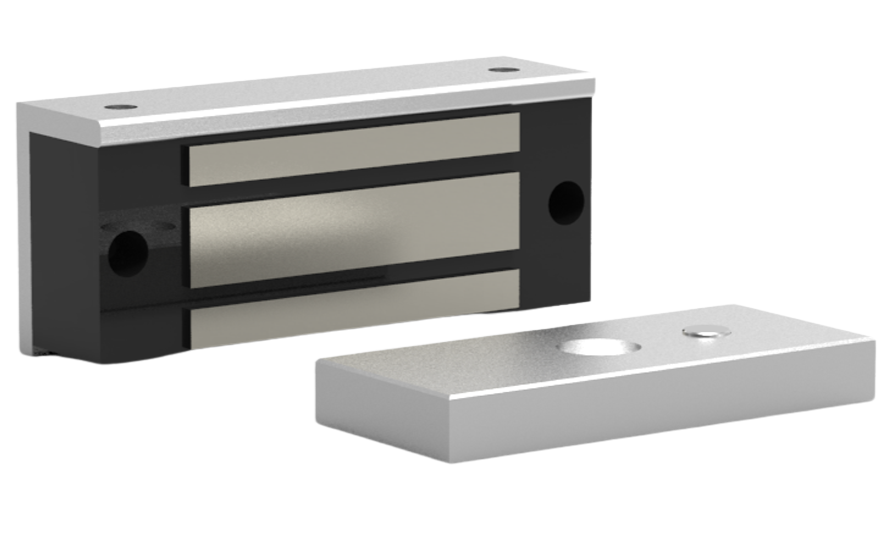

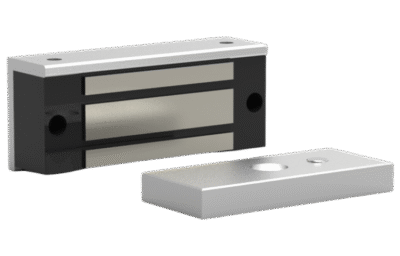

MEX 70
MEX 70 är ett mindre elmagnetlås som lämpar sig väl för t.ex. luckor och förvaringsskåp. Elmagnetlåset har en hållkraft på ca. 50 kg och inbyggd mikrobrytare.
280 kg hållkraft

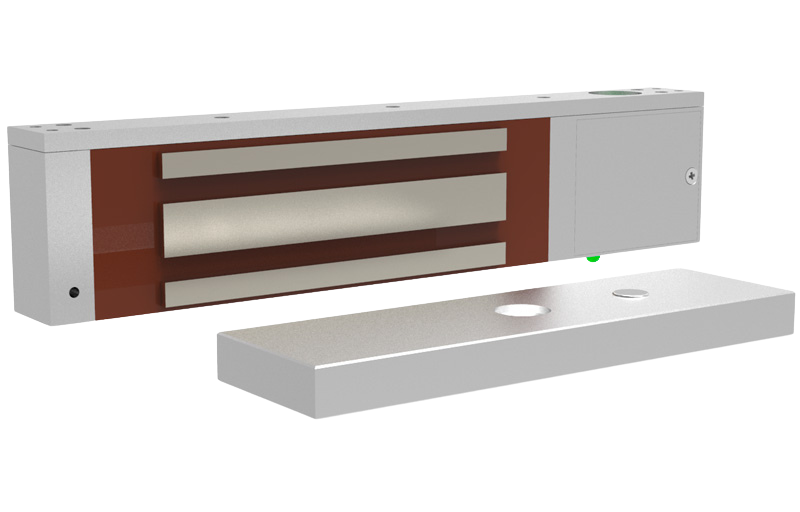

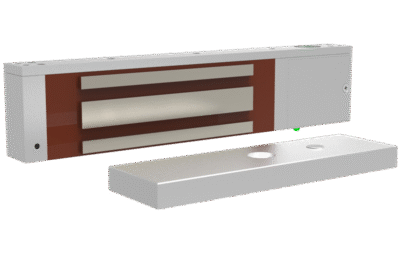

MEX 400 & MEX 430
Elmagnetlås för utanpåliggande montage med en hållkraft på ca. 280 kg.
Inbyggd mikrobrytare & lysdiod på MEX 430.
Slim-line, inklusive ankare & fästdetaljer.
500 kg hållkraft

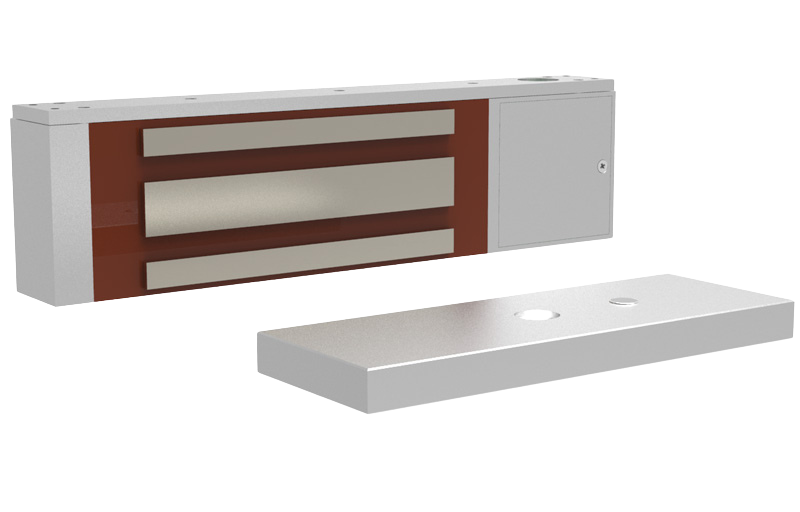

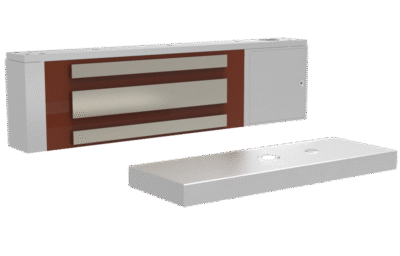

MEX 500 & MEX 530
Elmagnetlås för utanpåliggande montage med en hållkraft på ca. 500 kg. Inbyggd mikrobrytare & lysdiod på MEX 530.
Inklusive ankare & fästdetaljer.
Liten elmagnet
MEXL2
L-konsol för utåtgående dörr.
Passar: MEX 400 & 430
För: Utåtgående dörr
Art.nr: MEXL2
Ersätter MBEX 300
280 kg hållkraft
MEXZ3
Z-konsolsats för inåtgående dörr.
Elmagnetlås: MEX 400 & 430
För: Inåtgående dörr
Art.nr: MEXZ3
Ersätter MBAX 300
500 kg hållkraft
MEXL3
Vinkelkonsol för utåtgående dörr.
Passar: MEX 500 & 530
För: Utåtgående dörr
Art.nr: MEXL3
Ersätter MBEX 600
500 kg hållkraft
MEXZ4
Z-konsolsats för inåtgående dörr.
Elmagnetlås: MEX 500 & 530
För: Inåtgående dörr
Art.nr: MEXZ4
Ersätter MBAX 600
| Art.nr | Hållkraft | Driftspänning | Mikrobrytare | Lysdiod |
|---|---|---|---|---|
| MEX 70 | 50 kg | 12/24 V DC | Ja | Nej |
| MEX 400 | 280 kg | 12-24 V DC | Nej | Nej |
| MEX 430 | 280 kg | 12-24 V DC | Ja | Ja |
| MEX 500 | 500 kg | 12-24 V DC | Nej | Nej |
| MEX 530 | 500 kg | 12-24 V DC | Ja | Ja |
