100-serien

Slide 200-serien 100-serien Tillbehör 300-serien SplitAdapter Övriga ellås Eltryckeslås Montagestolpar S Montagestolpar T Slutbleck SB Elmagneter NYHET!

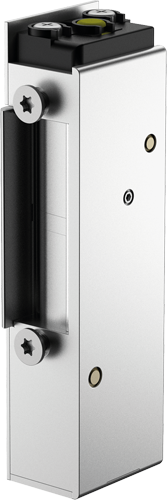

Elslutbleck 100-serien

100serien
around

Funktion

Finns med rättvänd-, omvänd- & impulsfunktion.

tyngd

Brythållfasthet

Brythållfasthet på 600 kg.

el-icon

Driftspänning

12 V DC, 170 mA | 24 V DC, 100 mA
Impuls: 12 V AC, 330 mA | 24 V AC, 210 mA.

resize-option

Yttermått

100 x 20,5 x 29,5 mm.

skydd

Transientskydd

Med inbyggt transientskydd (skyddsdiod).
Gäller ej impuls-blecken.

Rättvänd

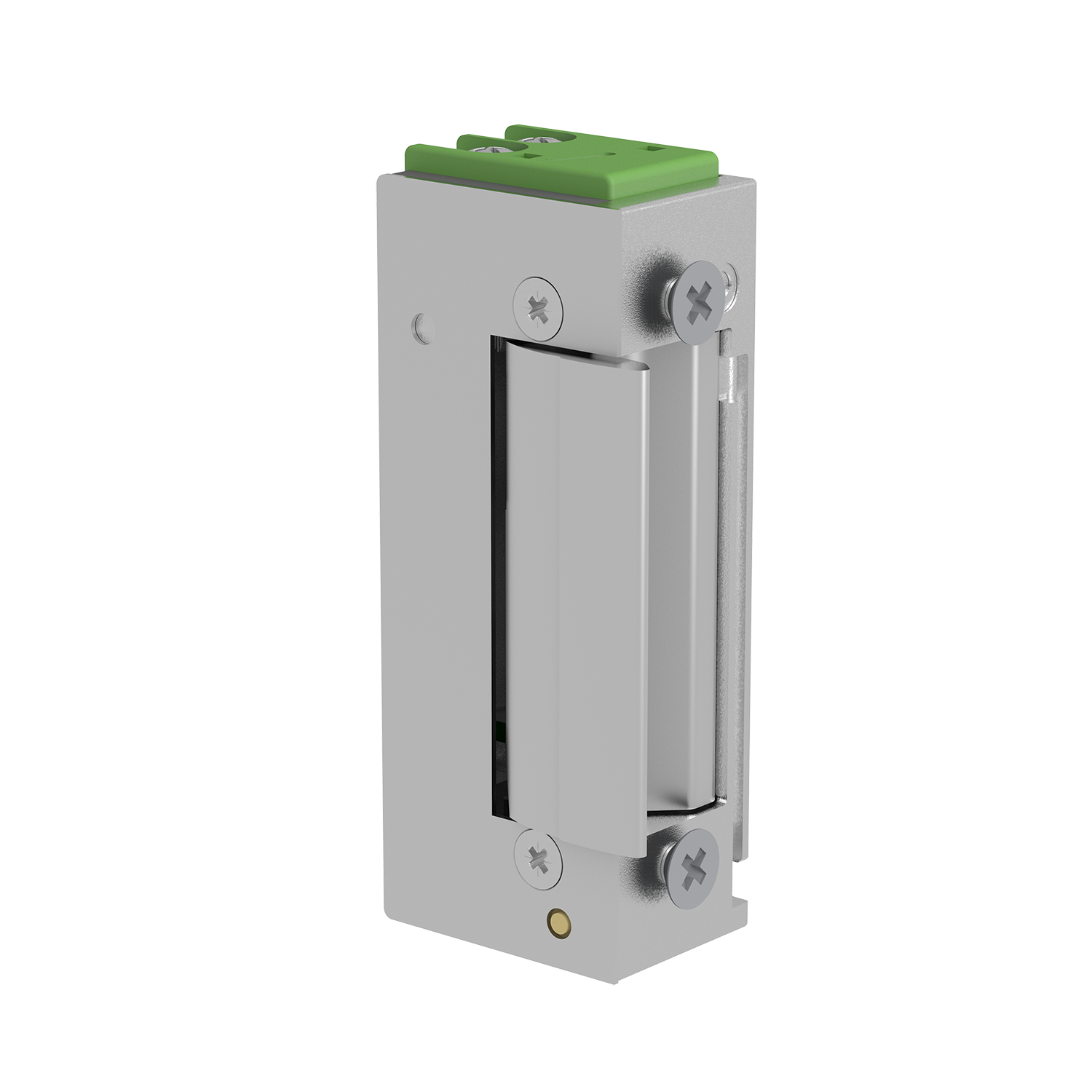

Slide Utan låskolvskontakt 150-12 | 150-24 LÅST STRÖMLÖST Med låskolvskontakt 160-12 | 160-24

Omvänd

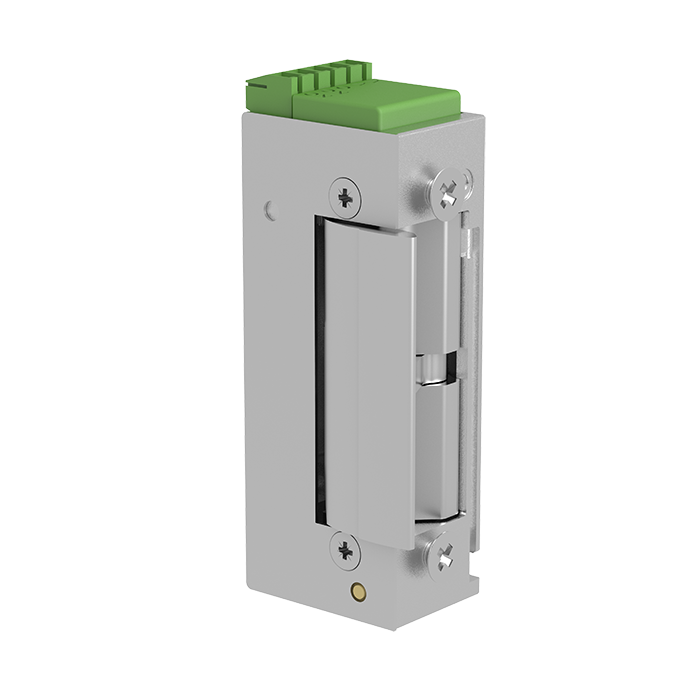

Slide Utan låskolvskontakt 151-12 | 151-24 OLÅST STRÖMLÖST Med låskolsvkontakt 161-12 | 161-24

Impuls

Slide LÅST STRÖMLÖST Öppnar med kort impuls och förblir öppet till dörren öppnas 152-12 | 152-24
Art.nr Funktion Driftspänning Låskolvskontakt
150-12 Rättvänd 12 V DC Nej
150-24 Rättvänd 24 V DC Nej
151-12 Omvänd 12 V DC Nej
151-24 Omvänd 24 V DC Nej
152-12 Impuls 12 V DC Nej
152-24 Impuls 24 V DC Nej
160-12 Rättvänd 12 V DC Ja
160-24 Rättvänd 24 V DC Ja
161-12 Omvänd 12 V DC Ja
161-24 Omvänd 24 V DC Ja

Tillbehör 100-serien

Fästkåpa FK11 monteras utanpåliggande elslutbleck.

För: Elslutbleck i 100-serien.
Montage: Utanpåliggande elslutbleck
Yttermått: 172 x 40 x 26,5 mm
Art.nr: FK11

Telefon: +46 (0)40 21 14 00
Adress: Silverviksgatan 12, 213 74 Malmö

Policy
© Copyright Instrumentfirman Sjöholm AB

Elslutbleck som passar till dörrar med lågt krav på säkerhet, t.ex. intern låsning i bostadsfastighet, kontor och industri.

Brythållfastheten är 600 kg och elslutblecken har inbyggt transientskydd (skyddsdiod).
Polfri anslutning. Finns med indikering, låskolvskontakt.

Används tillsammans med enkel- eller dubbelfallås beroende på val av monteringsstolpe.
Passar ihop med ROBUST monteringsstolpar serie S-.

Viktigt, 100-serien inte får användas som dörrigenhållande beslag i brandklassad dörr.
ROBUST elslutbleck 300-serien är för brandklassade dörrar.

Rättvänd funktion: 150- & 160- (låst strömlöst)

Omvänd funktion: 151- & 161- (öppet strömlöst)

Impuls funktion: 152- & 162- (öppet efter kort strömimpuls)
